AutoCAD Batchplot(CAD批量打印插件) V3.5.9

  • 大小:455 KB
  • 语言:简体中文
  • 授权:免费软件
  • 更新:2018-01-06
  • 支持系统:Windows10, Windows8, Windows7, WinXP
  • 安全监测:

    360安全卫士 360杀毒 电脑管家
  • 星级评价:

系统介绍

  Batchplot是一款体积小、非常实用的CAD批量打印插件,可以批量生成布局、批量分图,自动旋转纸张,使用容易,安装后在AutoCAD2000以上版本输入命令行后就能加载。本站提供Batchplot免费下载。

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

  Batchplot免费版是为AutoCAD2000以上版本设计的AutoCAD批量打印软件,Batchplot免费版支持单DWG多图纸的批量打印、批量生成布局、批量分图等,还可以根据自己判定的图框位置与尺寸。

Batchplot安装步骤

  一、安装批量打印程序Batchplot

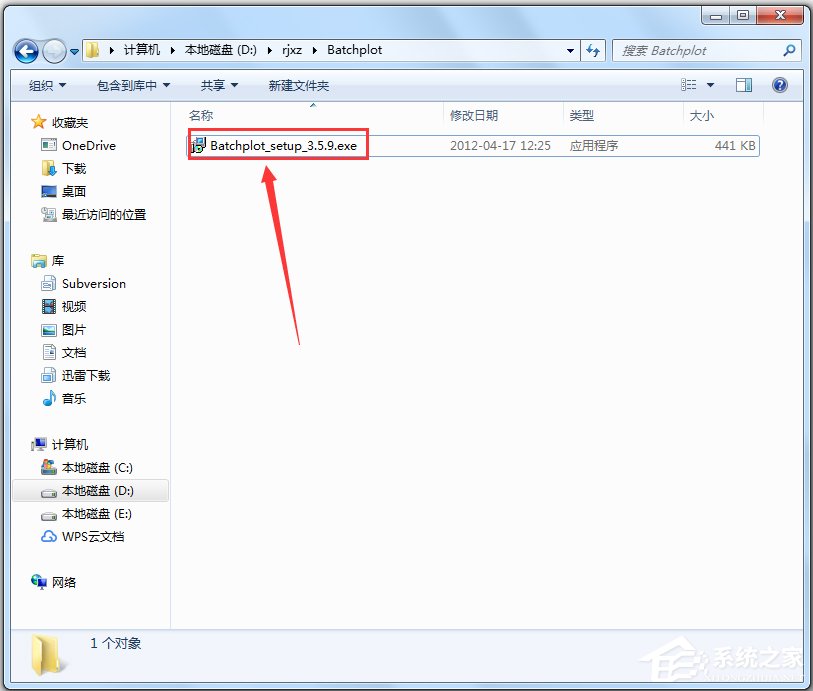

  1、从本站下载后解压,双击.EXE开始安装

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

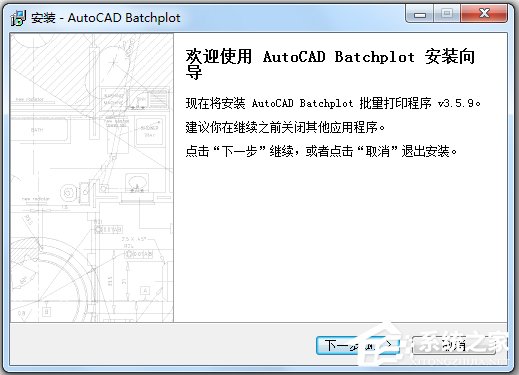

  2、点击下一步

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

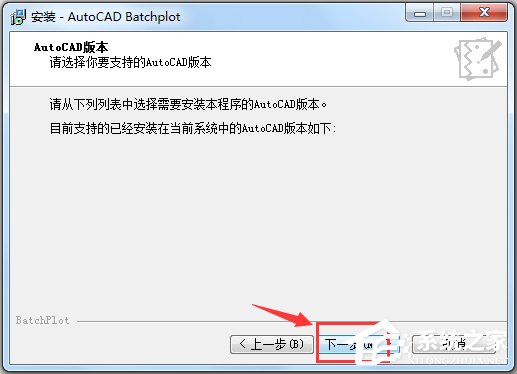

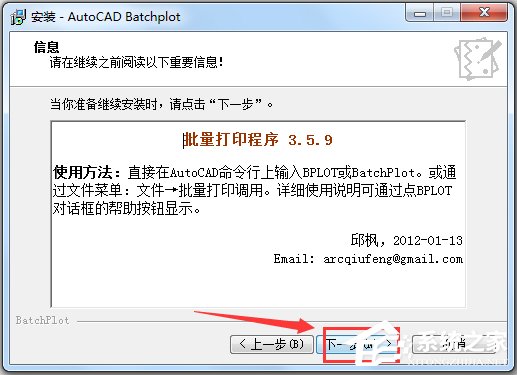

  3、接受协议,点击下一步

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

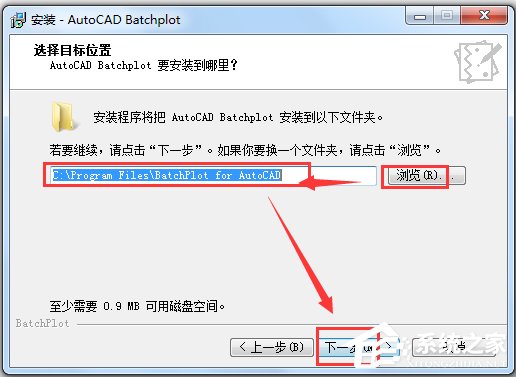

  4、修改安装地址

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

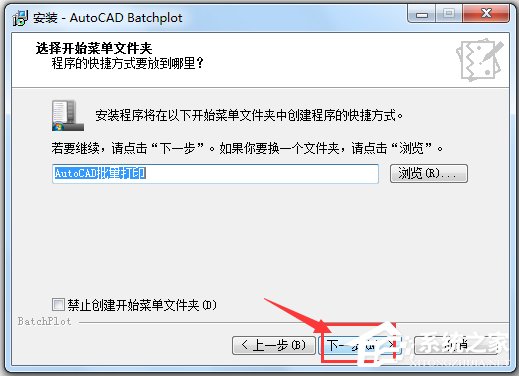

  5、创建快捷方式

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

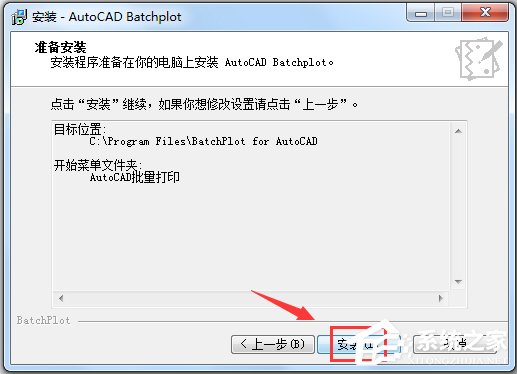

  6、点击安装

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

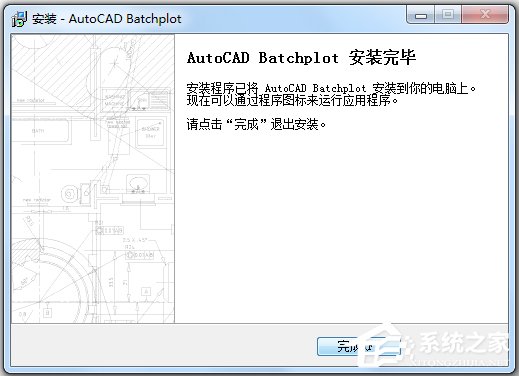

  7、安装完成

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

  二、Batchplot加载到CAD软件中

  方法一:按住 BatchPlot.VLX(请自行搜索下载) 文件不放,直接拖入CAD中即可(但是有缺陷,每次需要打印都需要类似同样的操作)。

  方法二、在CAD里面输入 ap(appload)命令(但是也有缺陷,每次需要打印都需要类似同样的操作)。

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

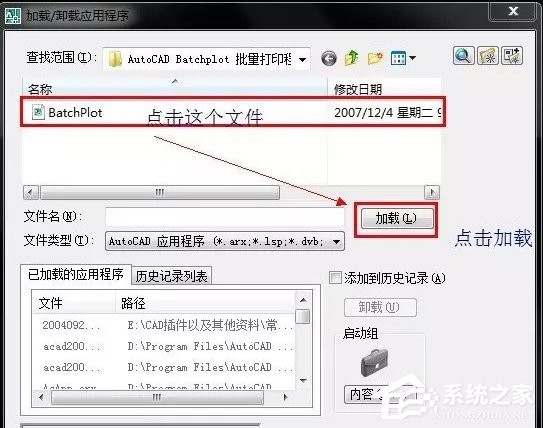

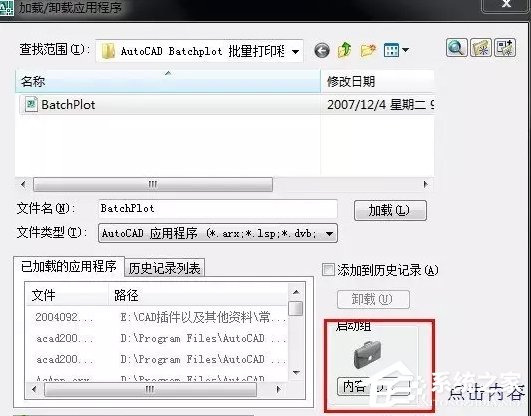

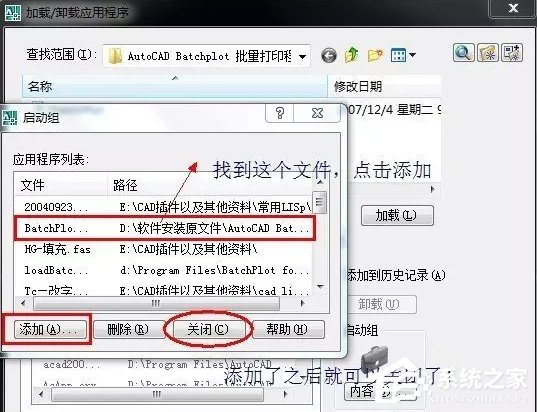

  方法三、在CAD里面输入 ap(appload)命令

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

  然后,这步进行了之后呢,重新启动CAD就可以了,这个是比较方便的,每次也不用去加载了,就可以直接输入命令,直接用了

Batchplot把CAD批量打印成PDF文件

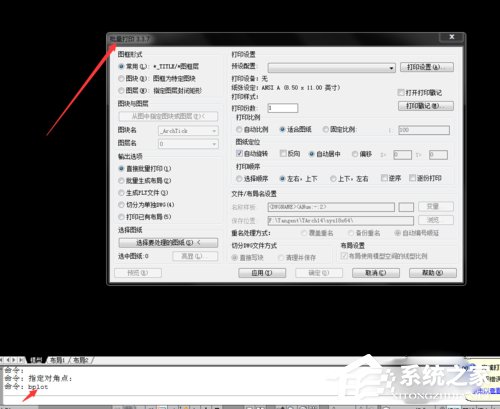

  1、安装Batchplot 插件,双击安装文件即可,并之前必须关闭CAD。然后打开CAD,在命令栏键入BPLT。如键入没有反应,则要在工具下拉菜单中加载应用程序中加载

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

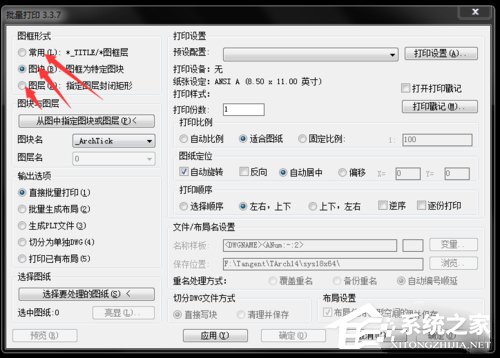

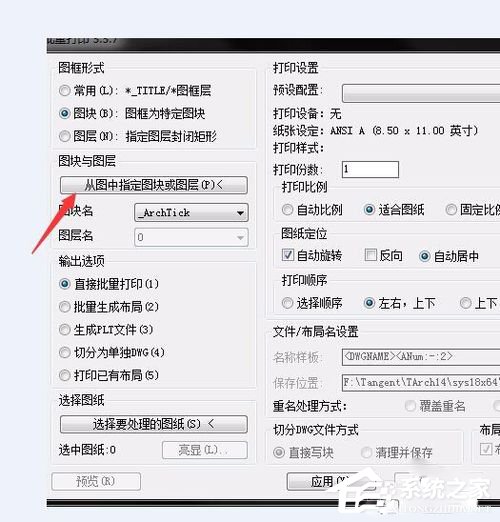

  2、打开批量打印窗口后,左上角有三种打印方式分别【常用】图框层;【图块】;【图层】。【常用】是要事先设置好以TITLE为图层命的图层,然后框选图块最外边;【图块】和【图层】可以自定图块名字或者图层名字然后点击【从图中制定图块或图层】按键

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

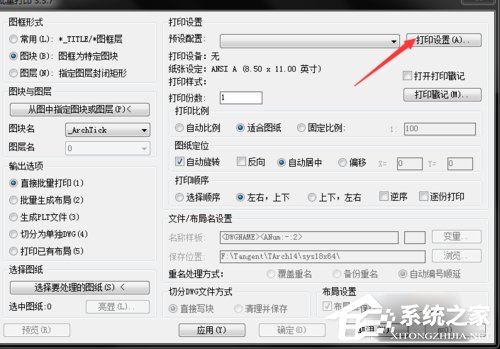

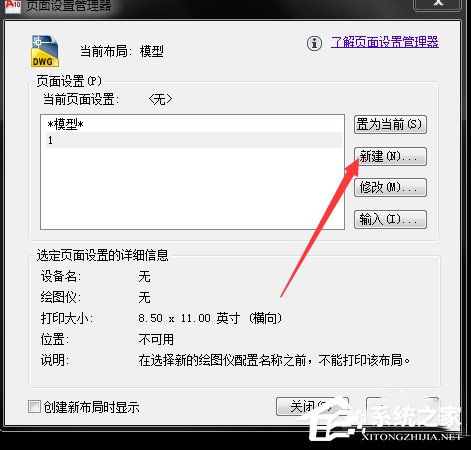

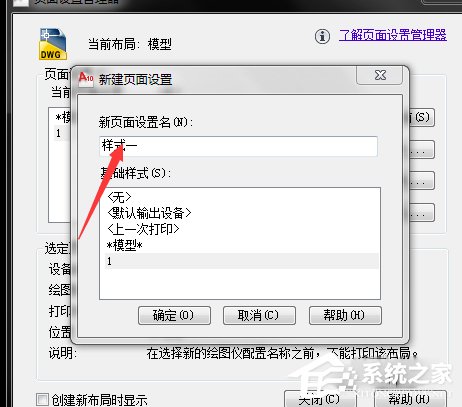

  3、接下去设置大样样式如下图依次操作,点击打印样式设置,并起好样式名称,如图设置好后点击确定

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

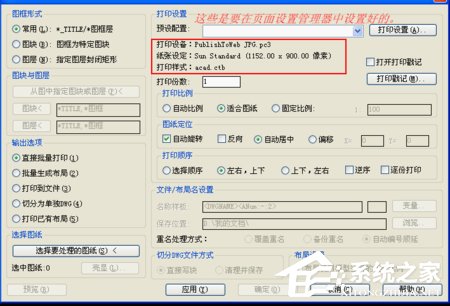

  4、在【预设配置】下拉菜单中选择刚才设置好的打印样式名称;然后设置好如下图位置,其中【打印顺序】可以按照个人喜好设置

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

  5、最后点击【应用】,然后【选择要处理的图纸】按键到CAD窗口去选取图纸。跳出PDF文件完全后点击保存确定,最后成果如图

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

Batchplot使用技巧

  1.直接在AutoCAD命令行上输入BPLOT或BatchPlot,或(仅针对有安装程序的版本)在 AutoCAD的文件(File)菜单下选择:“批量打印”或“批量打印实用工具”下级菜单中的相应条目。

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

Batchplot常见问答

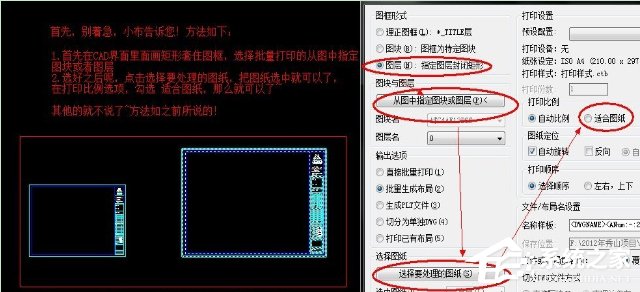

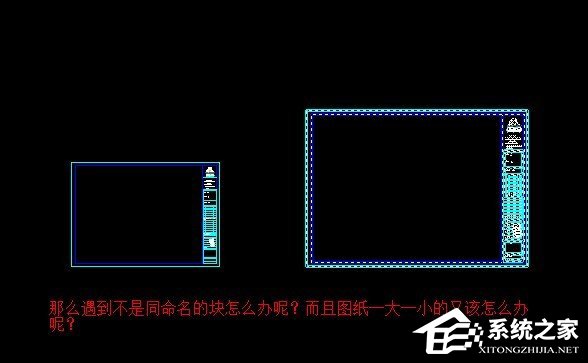

  图框不一样而且不属于同一个命名块怎么办呢?

  如下图所示:

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

  然后按图所示操作

AutoCAD Batchplot(CAD批量打印插件) V3.5.9

  最终搞定!

Batchplot特色

  Batchplot是一个专门针对AutoCAD2000以上版本设计的单DWG多图纸的批量打印、批量生成布局、批量分图工具。

  Batchplot根据自己判定的图框位置与尺寸,根据当前的打印机设置,自动调整打印的方式,实现批量打印、批量生成布局、批量分图。

Batchplot V3.5.9更新日志

  添加:支持起点与终点重合的五个顶点的非闭合PLINE线图框,增加了对部分种类的pc3和打印机程序的PLT文件默认扩展名的的判断,比如PublishToWeb JPG.pc3设备自动设置扩展名为JPG等等。

小编点评

  Batchplot是最好用的CAD批量打印插件。对于使用AutoCAD的用户来说,打印是一道必经程序,而且生成的CAD文件比较大,经常要分图,打印时设置纸张也是一道难题。有了Batchplot这个小体积的插件,很多问题迎刃而解。
